多模式的集成解决方案原位实验室SEM

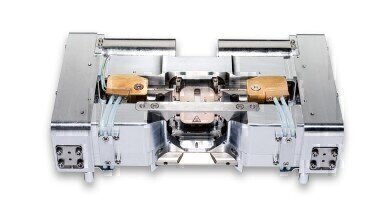

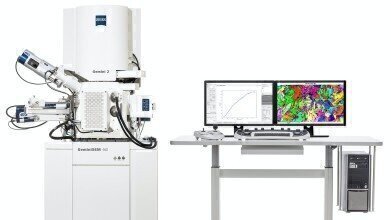

Zeiss正在引入其新的集成原位工作流，用于Zeiss场发射扫描电子显微镜（FE-SEM）。当研究人员需要将材料性能与微观结构联系起来，这对于以高效的方式开发新型材料至关重要时，他们现在可以使用原位解决方案扩展Zeiss Fe-Sem进行加热和拉伸实验。这使他们可以自动观察金属，合金，聚合物，塑料，复合材料和陶瓷等材料，同时绘制应力 - 应变曲线的曲线。他们可以从单个PC中控制所有系统组件，并具有统一的软件环境，该系统可实现无人看管的自动化材料测试长达24小时。学术界，政府和工业的核心成像设施和材料研究实验室将同样受益于这种新解决方案。

SEM中的原位材料测试可在定义的温度条件下精确测量微结构对机械负荷的动态响应。得益于Zeiss Gemini Electron光学的设计，原位硬件的集成非常简单。材料科学家可以轻松地betway88体育官网使用联合分析技术（例如EDS和EBSD）添加诸如局部化学成分或晶体学取向等信息。例如，所有Zeiss Fe-Sems都可以插入Zeiss Zen Core生态系统中，例如，用户可以访问Zen Connect，Zen Intellisis和Zen的分析模块。

Zeiss研究显微镜解决方案负责人Michael Albiez博士评论说：“在单个自动化的，独立于用户独立的实验环境中量化材料显微结构和批量机械性能的能力为研究人员提供了为未来低碳设计下一代材料所需的工具经济。原位实验室不仅完全集成，而且还包括服务和应用程序支持。使我们的解决方案与众不同的是，用户可以定义多个感兴趣的区域（ROI），因此可以肯定不会错过其样本中有趣的领域。”

该解决方案可立即升级现有的Zeiss Geminisem 360和460和Zeiss Sigma 500显微镜，或可以使用新系统购买。
