新型超小型、低成本、高灵敏度、快速响应的内置前置放大器探测器

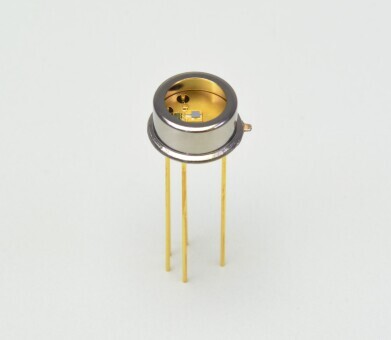

新型InAsSb光伏探测器P16702-011MN

滨松光子学开发了一种新的InAsSb光伏探测器(P16702-011MN)内置前置放大器，对中红外光具有高灵敏度，波长可达11微米(μm)。这是通过将最新的InAsSb(砷化锑化铟)中红外探测器与该公司独特的电路设计技术相结合实现的。P16702-011MN与Hamamatsu之前的探测器模块相比，具有相同的灵敏度水平，P16702-011MN的尺寸和成本大大降低，并表现出快速的响应时间。这使得它成为便携式气体分析仪的理想选择，能够立即分析工厂周围测量地点的废气成分。

销售p16702 - 011 mn将于2023年2月1日星期三开始向国内外环境测量和分析设备制造商开放。P16702-011MN还将在2023年1月31日星期二至2月2日星期四在美国加利福尼亚州旧金山举行的国际光子学及相关技术会议“SPIE Photonics West 2023”上展出。

产品概述

P16702-011MN是一种内置前置放大器的复合半导体光电探测器，用于电信号放大。

每个分子都有自己的振动，并吸收由其能量决定的特定波长的红外光。这种性质可以用来分析和识别样品中所含化学成分的类型和数量。因此，中红外光被广泛应用于工厂废气中氮氧化物、硫氧化物等的分析。

为了满足气体分析和加工激光设备监测等应用的需求，滨松开发和销售InAsSb中红外探测器和探测器模块产品，通过将这些与电子电路和组件集成，包括前置放大器。为了跟上市场对进一步小型化设备不断增长的需求，该公司一直在研究一种超小型、低成本的中红外探测器设备，该设备也提供高速响应。

在设计这一新装置时，滨松采用了最新的背光型InAsSb中红外探测器，其灵敏度是常规探测器的1.5倍。该装置被封装在一个直径约9毫米的小圆柱形封装中，体积大大缩小到目前模块产品的1/200，但它仍然具有相同的灵敏度，能够探测波长高达11 μm的中红外光。更重要的是，封装中的布线经过优化，可将响应速度提高至100兆赫，是当前模块产品的两倍，从而提高了测量精度。它还具有较低的制造成本，因为我们减少了所需组件的数量。

P16702-011MN将加速取代汞镉碲化(MCT)红外探测器，后者目前是高精度中红外光谱的主流，但含有受RoHS指令[1]限制的有毒物质。滨松光电是世界上少数几家同时生产光电探测器和光源的公司之一。使用P16702-011MN与量子级联激光器或QCL[2](该公司也生产)结合使用，可以以更高的速度、分辨率和灵敏度进行测量。

滨松光电将继续设计和开发不受环境温度变化影响的冷却型探测器，从而提高测量结果的可靠性。

1.RoHS指令是欧盟的一项指令，限制在电气和电子设备中使用特定有害物质。它的颁布是为了禁止在欧洲市场上销售含有浓度超过规定水平的限制物质的电气和电子设备。

2.量子级联激光器或QCL是一种利用特殊结构的发光层的半导体光源。与传统激光器不同，它可以在中远红外光谱范围内产生高输出功率。
